拉杆伸缩过滤器
发布时间:2020-04-26
主要特点

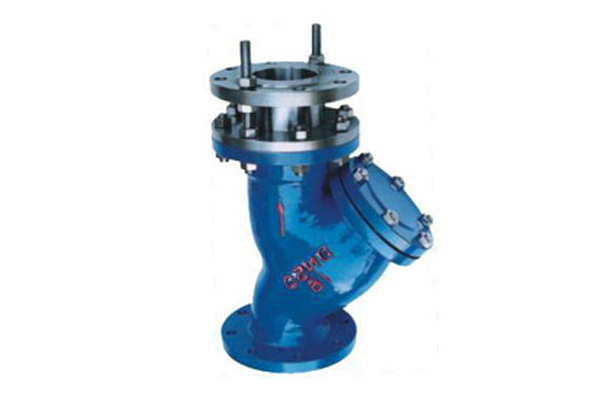

Y型拉杆伸缩过滤器是采用新型的设计，把Y型过滤器与伸缩接头组合，结构简单，使用方便，解决了各种不同标准产品的法兰间长度不同而造成固定管道上安装不便的缺陷，拉杆伸缩过滤器主要用于高层建设、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，安装了拉杆伸缩过滤器后便于削除管道杂物或安装拆卸以保证阀类或设备之正常使用，上海凯斯通生产的Y型拉杆伸缩过滤器适用介质温度为：0~80℃。(法兰尺寸PN1.0MPa按GB4216.4-14标准，PN1.6MPa按GB4216.5-84标准)
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
拉杆伸缩过滤器 主要技术参数
| 型号 |
公称压力 PN(MPa) |
耐压试验压力 (MPa) |
工作压力 (MPa) |
| YSTF-10 | 1.0 | 1.1 | 1.0 |
| YSTF-16 | 1.6 | 1.76 | 1.6 |
拉杆伸缩过滤器 主要零件材料
| 零件名称 | 管体 | 滤网 | 伸缩拉杆 | 0形圈 |
| 材料 | 灰铸铁或球墨铸铁钢 | 不锈钢 | 碳钢镀锌 | 丁腈橡胶 |
拉杆伸缩过滤器 主要外形尺寸
| 公称通径DN(㎜) | L | H1 | H |
| 50 | 300 | 155 | 195 |
| 65 | 320 | 183 | 245 |
| 80 | 380 | 210 | 295 |
| 100 | 420 | 250 | 344 |
| 125 | 500 | 305 | 415 |
| 150 | 550 | 358 | 485 |
| 200 | 650 | 450 | 602 |
| 250 | 775 | 503 | 710 |
| 300 | 900 | 578 | 815 |
| 350 | 1025 | 598 | 844 |
| 400 | 1150 | 618 | 872 |
