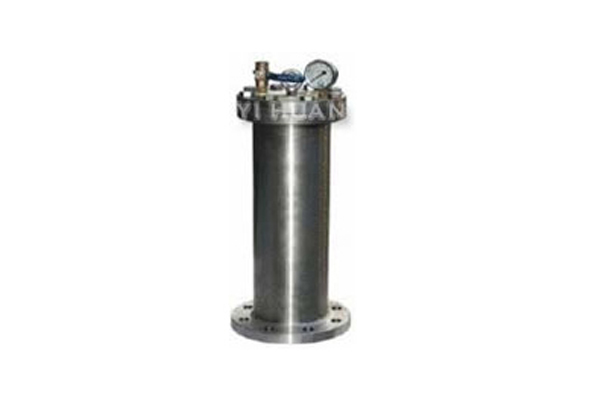

水锤吸纳器
发布时间:2020-04-26
主要特点
8000型隔膜气囊式水锤吸纳器由舛壳、内气囊(高级膈成橡胶)及孔管等组成。适用于工矿、企业、高层建筑、电站等种类给排水系统中。8000型隔膜气囊式水锤吸纳器在无需阻止水流的条件下，具有超卓的水击吸收力，有效地吸纳水锤。 9000型活塞式水锤吸纳器的内部是一密闭的容气腔，下端为一活塞。当冲击疲传入9000型活塞式水锤吸纳器时，水击波作用于活塞上，活塞将往容气腔方向运动，活塞在一定压力的气体和不规则水击波双重作用下做上下运动，形成一个动态的平衡，这样就消除了不规则的水击波震荡。
适用范围
该过滤器适用于城建、化工、冶金、石油、制药、食品、饮料、环保
水锤吸纳器 主要外形尺寸
| 9000型 | 9000型 | 8000型 | D | L | |||||||
| 公称通径DN | L | 公称通径DN | L | 公称通径DN | |||||||
| 管径 | mm | 1.6MPa | 2.5MPa | 管径 | mm | 1.6MPa | 2.5MPa | 管径 | mm | ||
| 1/2 | 15 | 200 | 220 | 3 | 80 | 510 | 520 | 2 | 50 | 165 | 250 |
| 3/4 | 20 | 300 | 320 | 4 | 100 | 575 | 585 | 2 1/2 | 65 | 185 | 320 |
| 1 | 25 | 320 | 340 | 5 | 125 | 600 | 600 | 3 | 80 | 200 | 375 |
| 1 1/4 | 32 | 340 | 355 | 6 | 150 | 645 | 645 | 4 | 100 | 220 | 450 |
| 1 1/2 | 40 | 350 | 380 | 8 | 200 | 730 | 755 | 5 | 125 | 250 | 550 |
| 2 | 50 | 365 | 385 | 10 | 250 | 820 | 855 | 6 | 150 | 285 | 625 |
| 2 1/2 | 65 | 465 | 485 | 12 | 300 | 920 | 955 | 8 | 200 | 340 | 810 |
水锤吸纳器 主要零件材料
| 公称压力PN(MPa) | 1.6 | 2.5 | |
|
试验压力 (MPa) |
壳体强度 | 2.4 | 3.75 |
| 密封试验 | 1.76 | 2.75 | |
| 容气腔压力 (占管道压力百分数) | 50~70 | ||
| 连接形成 | 法兰连接 | ||
| 适用介质 | 无杂物的清水、污水 | ||
