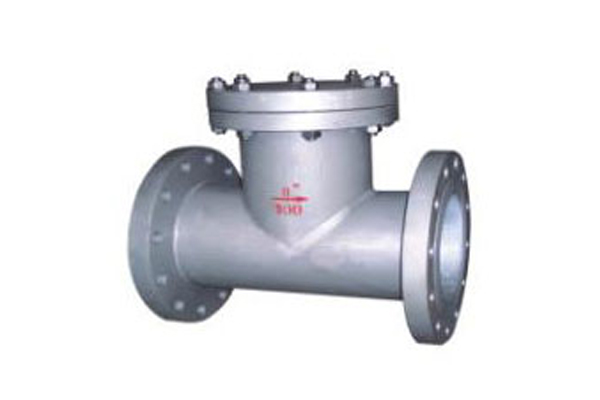

过滤器T型

发布时间:2020-04-26

主要特点

T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中，保护管线系统上各种设备，如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。上海凯斯通生产的T型过滤器具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点；T型过滤器的过滤网材质均是不锈钢，耐腐蚀性强，使用寿命长； T型过滤器还分直流式和折流式，过滤网的密度有10目－120目，温度0~450℃，可根据用户需要选用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

SB14型法兰连接直流式T型过滤器连接尺寸

公称通径（DN）	尺寸（mm）		b
公称通径（DN）	L1	L2	b
50	230	115	R3/8
65	260	130	R3/8
80	280	140	R3/4
100	350	175	R3/4
150	450	225	M20 1.5
200	500	250	M20 1.5
250	590	295	M20 1.5
300	680	340	M20 1.5
350	790	395	M22 1.5
400	850	425	M22 1.5
500	1000	500	M22 1.5
600	1200	600	M22 1.5

ST34型法兰连接折流式T型过滤器连接尺寸

公称通径（DN）	尺寸（mm）		b
公称通径（DN）	L1	L2	b
50	230	115	R3/8
65	260	130	R3/8
80	280	140	R3/4
100	350	175	R3/4
150	450	225	M20 1.5
200	500	250	M20 1.5
250	590	295	M20 1.5
300	680	340	M20 1.5
350	790	395	M22 1.5
400	850	425	M22 1.5
500	1000	500	M22 1.5
600	1200	600	M22 1.5

注：（法兰尺寸PN1.0Mpa按GB4216.4-84标准， PN1.6Mpa按GB4216.5-84标准）
