过滤器Y型
发布时间:2020-04-26
主要特点

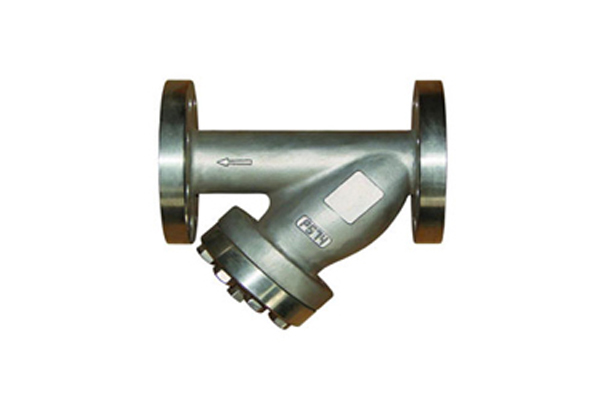

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目，上海凯斯通生产的Y型过滤器可按用户要求制作滤网，介质温度：≤425℃。(法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准，PN2.5MPa按GB9113.4-88标准)
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
Y型过滤器 主要技术参数
| 型号 | 连接形式 |
公称压力 PN(MPa) |
耐压试验压力 (MPa) |
工作压力 (MPa) |
壳体材料 | 过滤网 | 网眼总面积 |
| SY4P-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 不锈钢 | 3~4DN |
| SY4P-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | ||
| SY4P-25 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 |
Y型过滤器 主要外形尺寸
|
公称 通径 DN |
尺 寸 （㎜） | |||||
| L | H | H1 | ||||
| 螺纹 | 法兰 | 螺纹 | 法兰 | 螺纹 | 法兰 | |
| 65 | 250 | 198 | 270 | |||
| 80 | 280 | 210 | 295 | |||
| 100 | 350 | 250 | 344 | |||
| 125 | 400 | 305 | 422 | |||
| 150 | 400 | 358 | 485 | |||
| 200 | 500 | 450 | 602 | |||
| 250 | 580 | 503 | 710 | |||
| 300 | 670 | 578 | 815 | |||
| 350 | 780 | 598 | 844 | |||
| 400 | 850 | 618 | 872 | |||
| 450 | 850 | 693 | 978 | |||
| 500 | 100 | 765 | 1080 | |||
