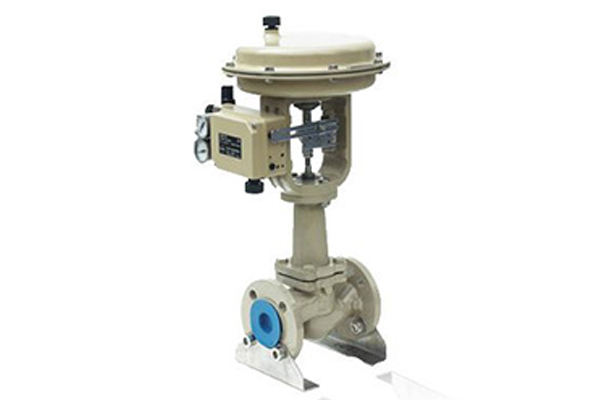

平衡笼式单座调节阀
发布时间:2020-04-26
主要特点
CV3000-HCP平衡笼式单座调节阀控制各种高温、低温的高压流体，是一种压力平衡式的CV3000调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒 周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
设计特点和执行标准
阀体
阀体型式直通单座铸造球形阀
公称通径40、50、65、80、100、150、200mm
公称压力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连接型式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
阀体材料铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）-100～-45℃
伸长Ⅲ型（EⅢ）-196～-100℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
注：工作温度不准超过各种材料的允许范围
阀内组件
阀芯型式带活塞环的压力平衡式阀芯
组件材料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围20～100、80～240kPa
供气压力140～400kPa
气源接口Rc 1/4
环境温度-30～+70℃
作用型式
气—关式或气—开式
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
泄漏量 小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差
带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围
50：1
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
