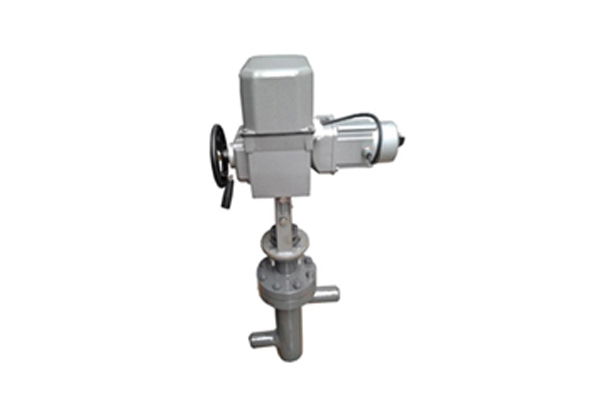

孔板式电动调节阀
发布时间:2020-04-26
主要特点
TYH961Y型孔板式电动调节阀适用于锅炉给水管道上供调节过热水蒸气温度之用。阀门的固有流量特性为等百分比，配用电动执行器型号为DKZ-410型。
我厂开发设计制造的调节阀采用了国际上先进的多次降压组合的抗气蚀结构。为了满足不同用户的需求，产品有二种不同的设计，一种是用于高压差小流量时的抗气 蚀结构，另一种是采用阀门全行程抗气蚀结构，适用于当流量变化时，调节阀的差压基本无变化，几乎全部的差压在全行程范围内，防止发生气蚀。
调节阀的阀芯经特殊处理，调节阀的差压由多次降压板组件各级吸收掉，故能将阀芯的振动控制在最小范围，柱塞为压力平衡设计，因此操作力矩可大大减少。
阀门全闭的泄漏量按照ANSIB16.1041V级，采用特殊材料、特殊工艺制造的阀门在全闭时的泄漏可为零，有效地控制了调节阀的泄漏量。调节阀的特性为修正等百分比特性。
设计特点和执行标准
公称压力(MPa)25/32
公称通径(MM)20-32
强度试验压力(MPa) 36.8/38.5
阀杆行程(MM)16-25
设计压差(MPa)5-2
设计流量(t/h) 0-12
适用介质锅炉给水
适用温度(℃)160-250
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
产品概述
抗气蚀降压技术调节阀 主要零件材料
| 零件名称 | 阀体 | 阀座 | 阀瓣 | 阀杆 |
| 材料 | 25 | 2Crl3 | 2Crl3 | 17-4PH |
